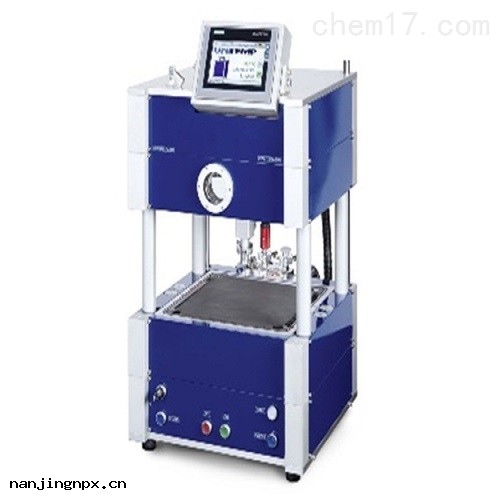

真空共晶爐

真空共晶爐 、燒結爐 ，緊湊台式設計 ，可在氮氣/甲酸等氛圍操作 ，廣泛用於激光 、射頻電路 、功率器件等微電子光電子行業的晶粒貼裝 ，以及金-硅合金 ，密集焊接和回流共晶

真空共晶爐 、燒結爐 ，緊湊台式設計 ，可在氮氣/甲酸等氛圍操作 ，廣泛用於激光 、射頻電路 、功率器件等微電子光電子行業的晶粒貼裝 ，以及金-硅合金
，密集焊接和回流共晶 。
主要型號及技術參數 ：

• RSO-200
  ：溫度650攝氏度 ，加熱區域 ：200mm x 170mm ；
• VSS-300 ：溫度450攝氏度 ，加入區域 ：300mm x 300mm ；
• VPO-650 ：溫度650攝氏度 ，加熱區域 ：300mm x 300mm ；

• 真空焊接系統相對於傳統的回流焊系統 ，主要使用真空在錫膏/焊片在液相線以上幫助空洞排出 ，從而降低空洞率 。因為真空系統的存在 ，可以將空氣氣氛變成氮氣氣氛 ，減少氧化 。同時真空的存在也使得增加還原性氣氛可能性 。

  真空去除空洞

  在大氣環境下 ，液態狀態下的錫膏/焊片中的空氣氣泡/助焊劑形成的氣泡也處於大氣氣壓下 。當外界變為真空環境 ，兩者之間的氣壓差可以讓在液態錫膏/焊片中的氣泡體積增大 ，與相鄰的氣泡合並 ，從而後到達表面排出 。隨後氣壓恢復 ，殘留其中的剩餘氣泡會變小繼續殘留在體系中 。

  從工業生產的角度而言
  ，有以下幾點需要指出:

• 的高真空(某些廠家宣稱的10 -n mbar)理論上來說確實可以更大程度的減少空洞率 ，因為壓力差是氣泡排出的驅動力 。然後抽高真空需要極長的時間 ，在實際生產中需要考慮 。另外高於液相線的時間也需要考慮 。而且事實由於生產腔體的材料表面不是*平整 ，會吸附一些氣體和液相物質 ，達到的高真空從某種程度上來說是理論可能 。
• 的0%空洞率不可能達到 ，在生產中無法保證*去除每一個氣泡 。一般來說所謂低空洞率的要求是總空洞率<3% ，大空洞<1% 。
